شرح کالا

این ماژول 4 کاناله و کد ثابت می باشد

برای تنظیم این ریموت نیاز به هیچ گونه میکرو کنترلری ندارید

نحوه عملکرد

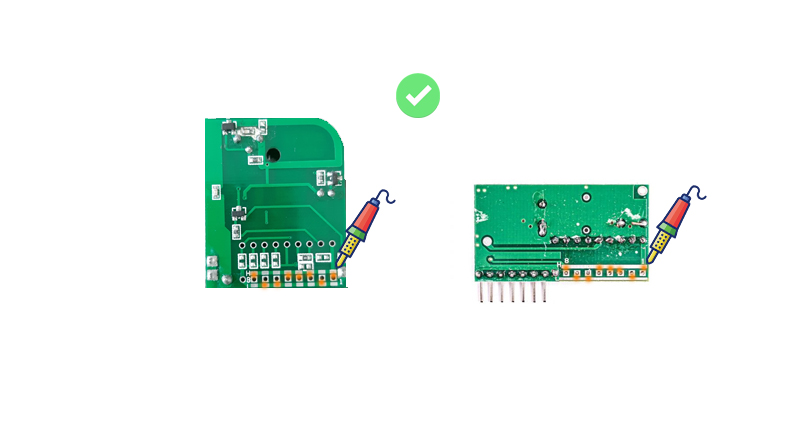

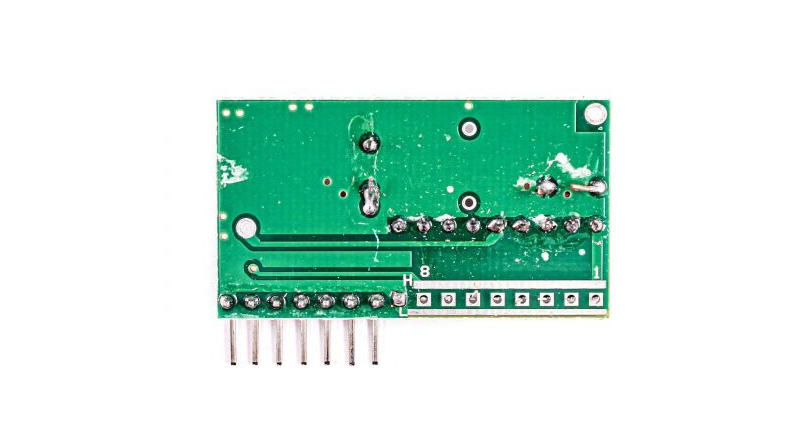

نحوه عملکرد مدار به این شکل خواهد بود که  در هر دو طرف فرستنده و گیرنده یک ردیف سوراخ از شماره 1 تا 8 وجود دارد که برای تعیین نحوه کد دهی استفاده میشود

  یه کمک سیم لحیم و هویه متصل کنید H یا L در ابتدا در قسمت فرستنده، این سوراخ ها را به ترتیب دلخواه خود به

به طور مثال پایه های 1 تا 4 را به پین های بالا و پایه های 4 تا 8  را به پین های پایین لحیم کنید

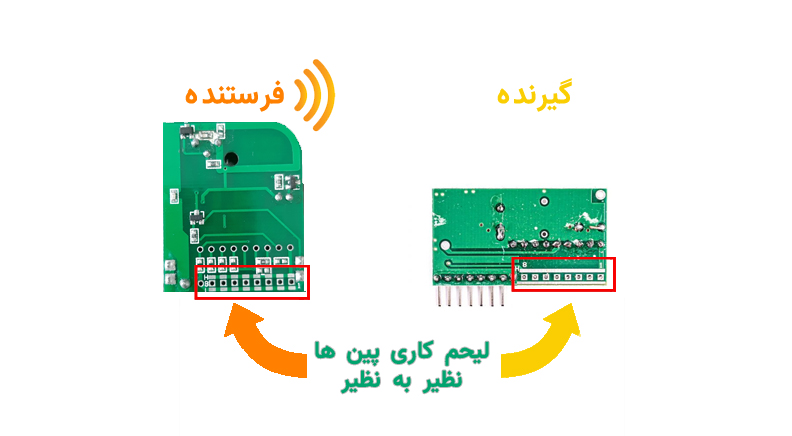

در مرحله بعدی در قسمت گیرنده دقیقا پایه های 1 الی 8 را مانند فرستنده متصل کنید

با انجام این مراحا کار تمام شده است و به راحتی با فشردن کلید های 1 تا 4 نظیر به نظیر کد مورد نظر ارسال شده و پایه های نظیر در گیرنده فعال خواهند شد

مشخصات کالا

نام کالا: گیرنده فرستنده کد ثابت رادیویی

فرکانس کاری: 315 مگا هرتز

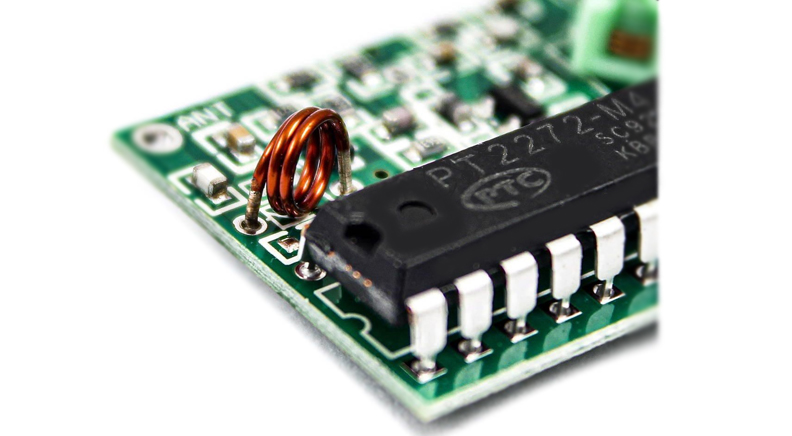

PT2272  :چیپ مورد استفاده

  تغذیه: یک عدد باتری ریموتی 12 ولت

ولتاژ کاری گیرنده:5 ولت

جریان کاری: 10 میلی آمپر در 12 ولت

فاصله انتقال امواج: 50 الی 100 متر 100 دسیبل

ASK:مدولاسیون

نوع اینکودر: ثابت

Description

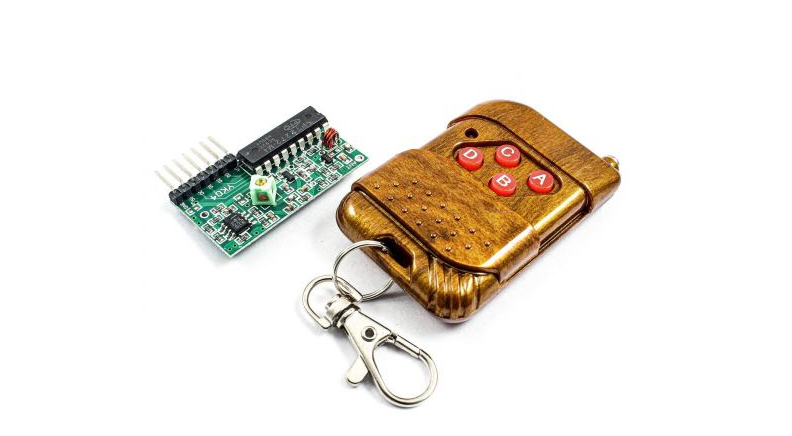

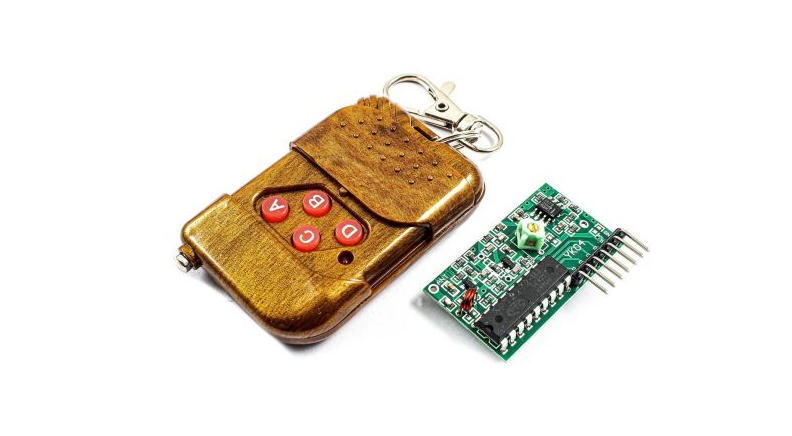

IC2272 315MHz 4 Channel Wireless RF Remote Control Transmitter Receiver Module.
There are four buttons on the remote control, and respectively correspond to the four data bits to the receiving board output pin D0, D1, D2, and D3.
Press the buttons transmit signals, the corresponding data bit is output high.

Features
Operating voltage: DC 12V(27A / 12V battery x 1)
Operating current: 10mA at 12V
Radiated power: 10mW at 12V
Transmission distance: 50m - 100m (open field, the receiver sensitivity of -100dbm)
Transmitting frequency: 315MHZ
Modulation mode: ASK (Amplitude Modulation)
Encoder types: fixed code
Decoding receiver board:
Operating voltage: DC 5V
Receiver sensitivity is -98dB
Leg 7 bits: VT, D3, D2, D1, D0, +5V and GND
VT is a valid signal high output pin upon receiving a valid signal, the pin output high, may also drive the relay

-
