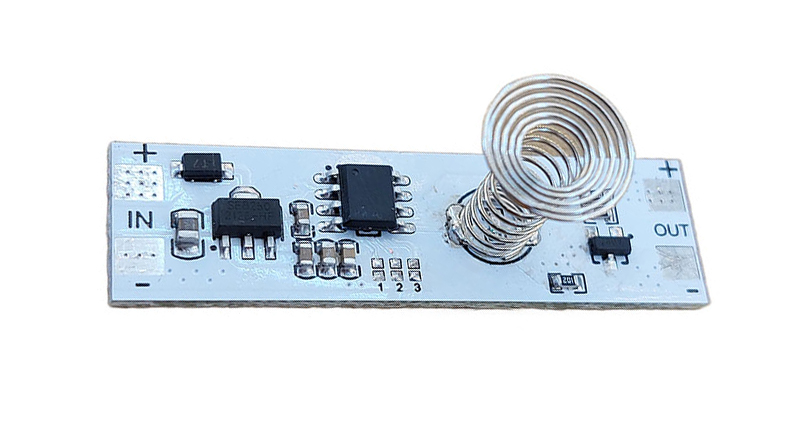

سنسور لمسی ( تاچ )  دیمردار

Multifunction Touch Switch

ولتاژ ورودی: 5 الی 24 ولت دی سی

جریان کاری :0 الی 3 امپر

توان خروجی 30 واتپ

جریان حالت بیکاری ( استند بای): 10 میلی آمپرپ

دمای کاری -20 الی 65 درجه سانتی گراد

وزن:3.2 گرم

ابعاد 12 در24 میلی متر

توضیحات عملکرد و نحوه راه اندازی

این ماژول دیمردار می باشد و قابلیت تنظیم شدت نور را در دارد برای این کار با یک بار تاچ فنر و نگه داشتن آن شدت نور تنظیم میشود

در حالت پیش فرض (  با یک لمس خروجی فعال و با نگه داشتن شدت نور خروجی کم و زیاد می شود، و با یک لمس خروجی غیر فعال  می شود1

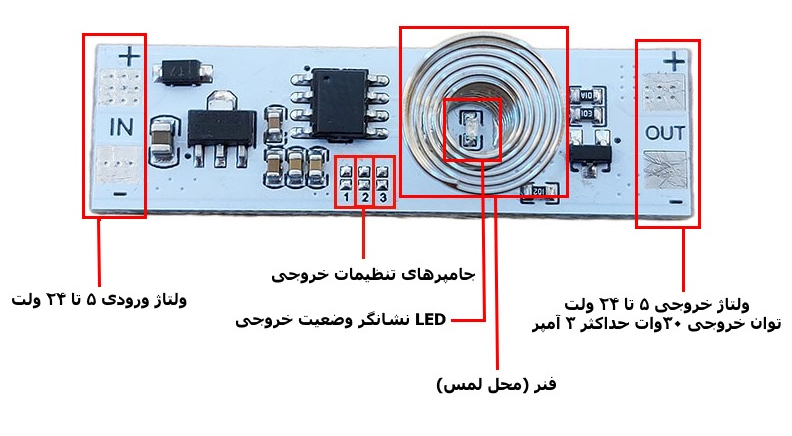

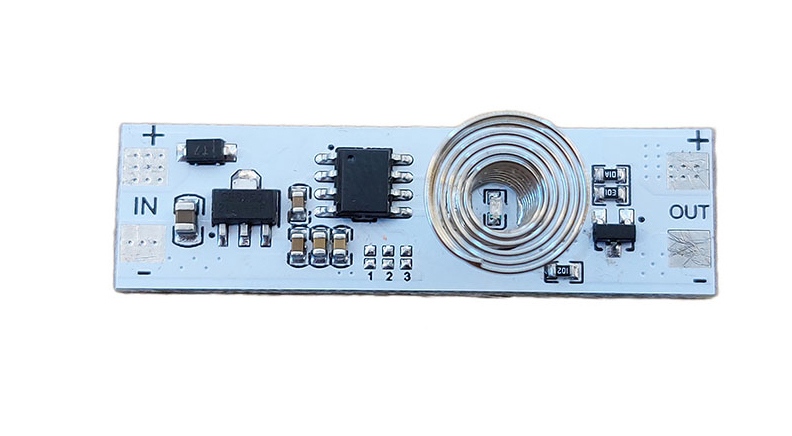

همانطور که در تصویر چهارم مشاهده می کنیداین ماژول  دارای 3 عدد جامپر با قابلیت لحیم شدن می باشد در حالت پیش فرض و با لحیم کردن این جامپرها عملکرد مدار تغییر پیدا خواهند کرد

راهنمایی جامپر های ماژول

حالت پیش فرض: تمامی پایه های جامپرها باز یا بدوم لحیم می باشند

با یکبار لمس خروجی فعال  و با نگه داشتن در همان حالت شدت نور خروجی  تنظیم می شود، و با یک لمس خروجی غیر فعال می شود

حالت بسته بودن یا لحیم بودن جامپر شماره 1: تمامی پایه های جامپرها باز یا بدوم لحیم به جز پایه شماره 1 که لحیم شده می باشند

خروجی همیشه در حالت فعال قرار دارد و در صورت لمس سنسور خروجی غیرفعال  می گردد و تا زمانی که سنسور لمس شود خروجی غیرفعال   باقی می ماند

حالت بسته بودن یا لحیم بودن جامپر شماره 2: تمامی پایه های جامپرها باز یا بدوم لحیم به جز پایه شماره 2 که لحیم شده می باشند

 با یک لمس خروجی فعال، لمس دوم خروجی با نور متوسط و لمس سوم خروجی با نور کم و لمس چهارم خروجی غیرفعال می شود

حالت بسته بودن یا لحیم بودن جامپر شماره 3: تمامی پایه های جامپرها باز یا بدوم لحیم به جز پایه شماره 3 که لحیم شده می باشند

در این حالت با یک بار لمس خروجی فعال

 لمس مجدد خروجی غیر فعال

  با نگه داشتن لمس شدت نور تنظیم می شود این حالت شدت نور تنظیم شده در حافظه ذخیره میشود

و در صورت روشن شدن ال ای دی های خروجی با همان شدتی که تنظیم شده باشد روشن می شود

حالت بسته بودن یا لحیم بودن جامپر شماره 1 و2  همزمان: تمامی پایه های جامپرها باز یا بدوم لحیم به جز پایه شماره 1و2 که لحیم شده می باشند

خروجی همیشه در حالت غیرفعال  می باشد و با لمس خروجی فعال می شود و تا زمانی که سنسور لمس شود خروجی فعال باقی می ماند

حالت بسته بودن یا لحیم بودن جامپر شماره 1 و3  همزمان: تمامی پایه های جامپرها باز یا بدوم لحیم به جز پایه شماره 1و3 که لحیم شده می باشند

دیمر خروجی غیرفعال  می شود، یعنی با یک بار لمس خروجی فعال  و با لمس مجدد خروجی غیرفعال می شود

حالت بسته بودن یا لحیم بودن جامپر شماره 2 و3  همزمان: تمامی پایه های جامپرها باز یا بدوم لحیم به جز پایه شماره 3و2 که لحیم شده می باشند

با یک لمس خروجی با نور کم روشن می شود، با لمس دوم خروجی با نور متوسط، با لمس سوم خروجی با نور زیاد و با لمس چهارم خروجی قطع می شود

.
