شرح کالا

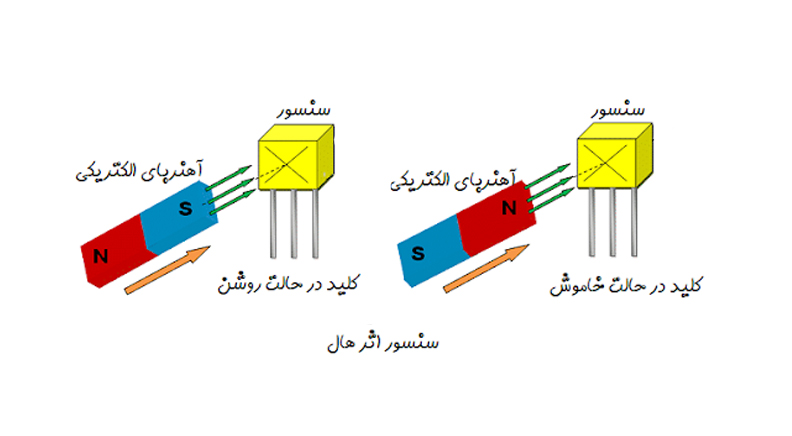

سنسور اثر یا به طور ساده سنسور هال نوعی حسگر است که وجود و بزرگی میدان مغناطیسی را به کمک سنسور خود تشخیص می دهد
از کاربرد های سنسور هال در سنجش مجاورت، موقعیت یابی،تشخیص سرعت، انواع پرینترهای معمولی و یا سه بعدی، کاربردهای سنجش جریان، انواع موتورهای دی سی زمان بندی سرعت چرخ ها و... استفاده میشود
نکته: ماژول سنسور اثر هال دارای خروجی آنالوگ و دیجتال است که به راحتی با انواع میکرو کنترلرها قابلیت راه اندازی دارند
همچنین این ماژول یه علت دارا بودن تقویت کننده حاسیت بالایی در برابر آهن ربا از خود نشان میدهند
کاربرد های خروجی آنالوگ
تنظیم کننده ولتاژ، پتانسیومترهای غیر تماسی، اندازه گیری مکان، کنترل حفاظت موتور، مشاهده جریان ، ردیاب فلزات آهن دار
کاربرد های خروجی دیجیتال
دستگاه های سکه ای، سنسور تعیین مکان شفت، فشارسنج ها، ارتباطات راه دور، رله، جوی استیک، تشخیص کنترل سرعت موتور، حسگر مکان
مشخصات کالا

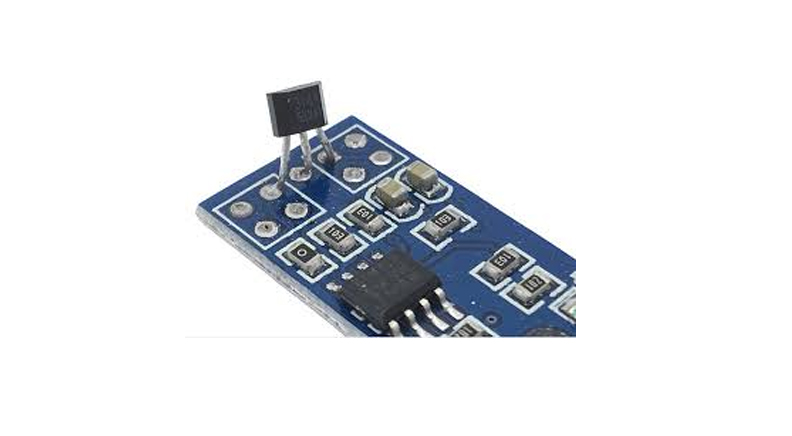

نام کالا: ماژول اثر هال
UGN3144 :آی سی مورد استفاده

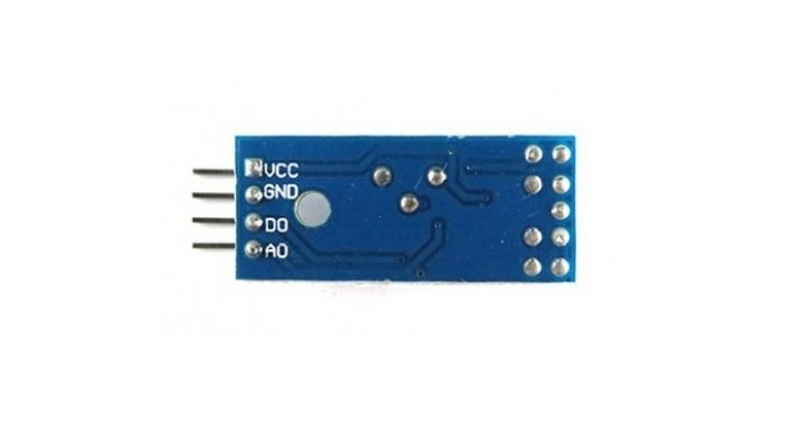

نوع خروجی : آنالوگ و دیجیتال
DC ولتاژ کاری:4.5 الی 24 ولت
جریان مصرفی:4.4 الی 9 میلی آمپر
ابعاد کالا:35 * 15 میلی متر
description
3141 Hall Effect Sensor Module ,These Hall-effect switches are monolithic integrated circuits with tighter magnetic specifications, designed to operate continuously over extended temperatures to +150°C, and are more stable with both temperature and supply voltage changes. The unipolar switching characteristic makes these devices ideal for use with a simple bar or rod magnet. The four basic devices (3141, 3142, 3143, and 3144) are identical except for magnetic switch points.
Each device includes a voltage regulator for operation with supply voltages of 4.5 to 24 volts, reverse battery protection diode, quadratic Hall-voltage generator, temperature compensation circuitry, small- signal amplifier, Schmitt trigger, and an open-collector output to sink up to 25 mA. With suitable output pull up, they can be used with bipolar or CMOS logic circuits. The A3141– and A3142– are improved replacements for the UGN/UGS3140–; the A3144– is the improved replacement for the UGN/UGS3120–
The first character of the part number suffix determines the device operating temperature range. Suffix ‘E–’ is for the automotive and industrial temperature range of -40°C to +85°C. Suffix ‘L–’ is for the automotive and military temperature range of -40°C to +150°C. Three package styles provide a magnetically optimized package for most
-
