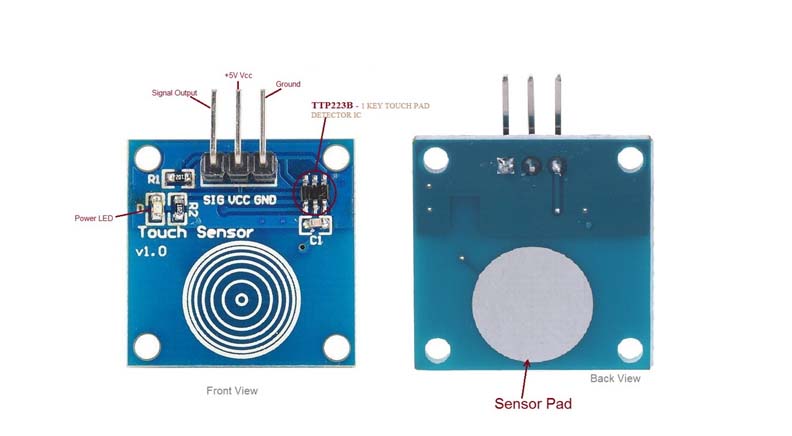

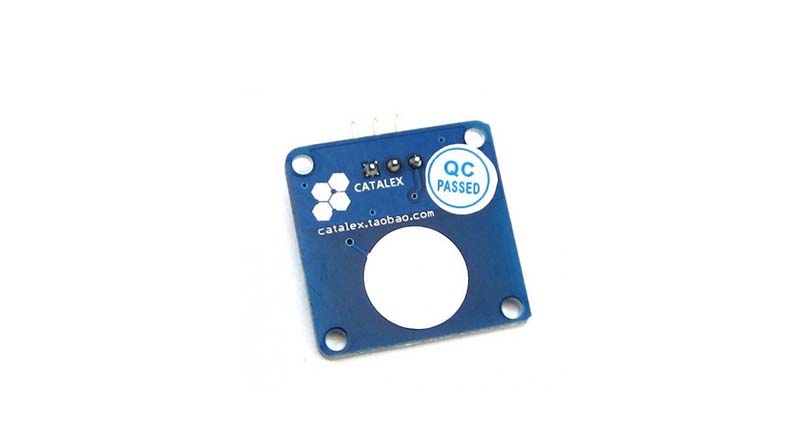

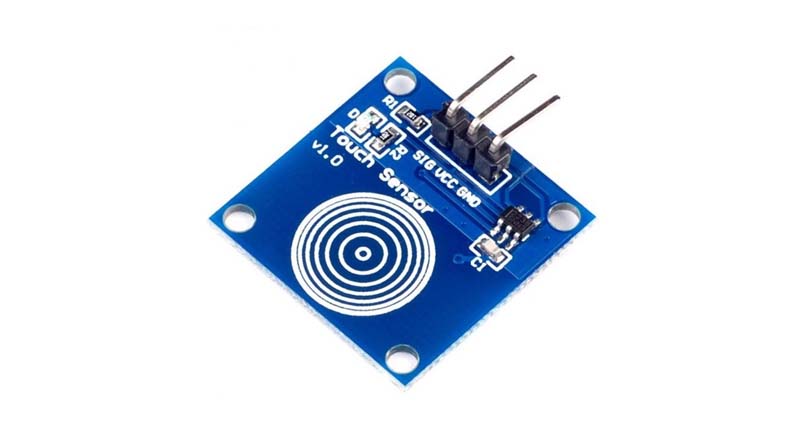

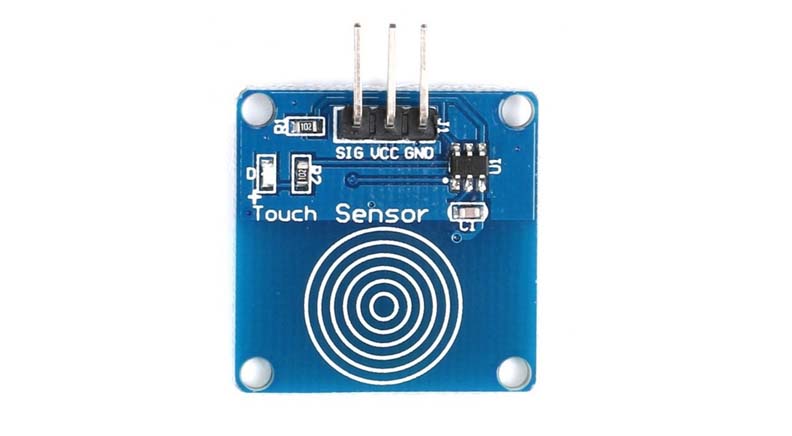

Touch Pad ماژول سنسور لمسی
TTP223 :تراشه مورد استفاده
DC ولتاژ کاری:2 الی 5.5 ولت
مصرف جریان بسیار پایین
ابعاد :24 در 24 میلی متر
داری سوراخ پیچ جهت نصب آسان روی برد ها
description:
Operating voltage 2.0V~5.5V
Operating current @VDD=3V, no load
At low power mode typical 1.5uA, maximum 3.0uA
The response time max 220mS at low power mode @VDD=3V
Sensitivity can adjust by the capacitance(0~50pF) outside
Stable touching detection of human body for replacing traditional direct switch key
Provides Low Power mode
Provides direct mode、toggle mode by pad option(TOG pin) Q pin is CMOS output
All output modes can be selected active high or active low by pad option(AHLB pin)
After power-on have about 0.5sec stable-time, during the time do not touch the key pad, And the function is disabled
Auto calibration for life At low power mode the re-calibration period is about 4.0sec normally, When key detected touch and released touch, the auto re-calibration will be redoing after about 16sec from releasing key
The sensitivity of TTP223N-BA6 is better than TTP223-BA6’s. But the stability of TTP223N-BA6 is worse than TTP223-BA6’s.
از این محصول می توان به جای ساخت کلید های سنتی از این کلید به عنوان کلید لمسی در پروژه ها مختلف بهره جست
