شرح کالا
سنسور لودسل برای اندازه گیری وزن های مختلف استفاده میشود. بر روی هر لود سل اندازه های متناسب با ماکسیمم مقدار قابل اندازه گیری نوشته شده است
لودسل ها از بدنه آلمینیوم قابل انعطاف و همچنین مقاومت های کششی زیر پوشش خاص سفید رنگ قرار داده شده اند با وارد آمدن نیرو یا وزن بر روی آن ها
مقاومت های کششی تغییر حالت داده و نیرو یا وزن متناسب را در خروجی نمایش می دهند. به این مقاومت های یا سنسورهای انعظاف پذیر سنسور پل وتسون نیز گفته می شود
نکته: به دلیل تغییرات جزئی در خروجی لود سل، نویزپذیری بالا راه اندازی این سنسور ها بسیار مشکل است برای راه حل این مشکل از یک ماژول مبدل خروجی آنالوگ به دیجیتال استفاده میکنند
برای این امر بسیار مناسب می باشد HX711 ماژول
مشخصات کالا
نام کالا: لودسل
ظرفیت : 0 الی 20 کیلوگرم
جنس بدنه: آلمینیوم
ابعاد :75 * 12.7 * 12.7 میلی متر
ولتاژ کاری: 5 وات
دمای کاری: 10 - الی 50 + درجه سانتی گراد
نوع خروجی: آنالوگ
ترتیب اتصالات سیم ها به سرح زیر
قرمز: مثبت
مشکی: منفی
سبز: سیگنال مثبت
سفید: سیگنال منفی

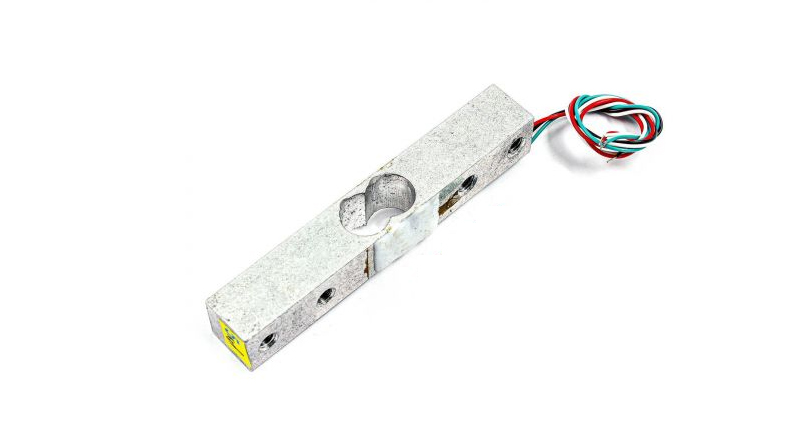

Weighing Load Cell Sensor 10Kg YZC-133 With Wires
Introduction
Weight Sensor Load Cell for Yzc-133 Kitchen Scale , Portable Scale ,Electronic Scales , Jewelry Scales

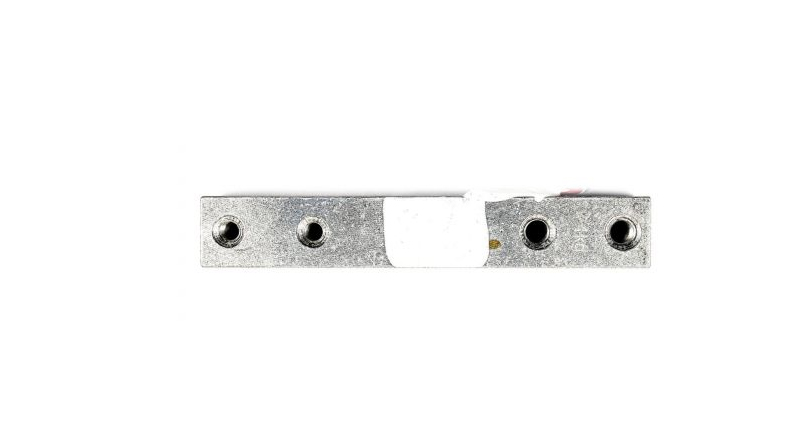

One end of the sensor through the screw holes fixed and the other end to keep floating. Applied according to label directions direction of gravity. Special attention must not directly press the white plastic cover part, to avoid damaging the sensor.
Notice: The red line connects power positive, and black connects power negative .The green connects signal positive, and white connects signal negative
Specification
Comprehensive error: 0.05% F.S
Rated output temperature drift: ≤ 0.15% F.S / 10 ° C
Output Sensitivity: 1.0 ± 0.1 mV / V
Zero drift: 0.05% F.S (1 minute)
Zero point temperature drift: 0.2% F.S / 10 ° C
Zero output: ± 0.1 mV / V
Input impedance: 1000 ± 50Ω
Output impedance: 1000 ± 50Ω
Overload capacity: 150% F.S
Recommended excitation voltage: 5-10V
Operating temperature range: -10 ~ +50 ° C
Application: for high-precision small-scale weighing for micro-automatic testing equipment, micro-weighing equipment, pushing and pulling equipment, pull pressure test
Red: E +
Black: E-
White: A-
Green: A +
-
