شرح کالا
کالای مورد نظر یک ماژول مبدل یا رگولاتور متغیر سوئیچینگ که قابلیت تغییر ولتاژ و جریان را به کمک پتانسیومتر تعبیه شده را می دهد
کاربرد مورد استفاده
ساخت پاور بانک، ساخت شارژر باتری های لیتیومی قابل شارژ نیکل کادمیوم و نیکل هیدرید ، ساخت شارژر خورشید

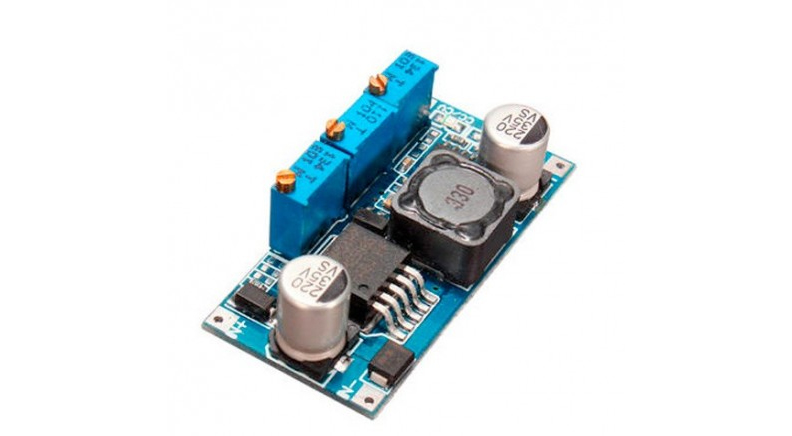

مشخصات کالا
نام کالا: ماژول کاهنده با امکام کنترل جریان خروجی

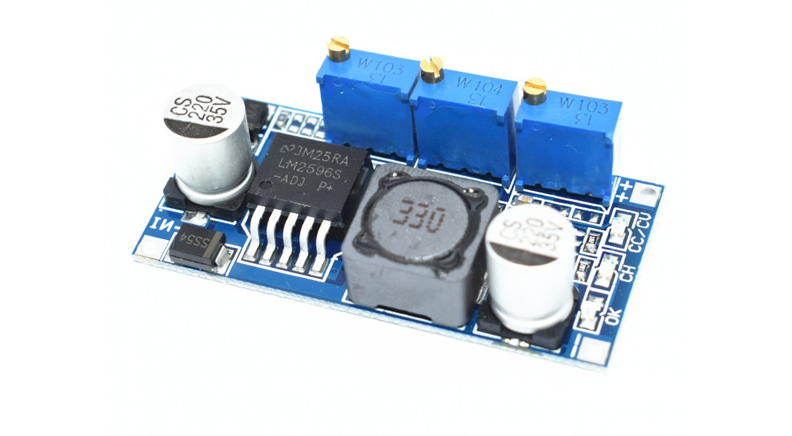

LM2596 : آی سی مورد استفاده
ولتاژ ورودی قابل اعمال: 7 الی 35 ولت
ولتاژ خروجی قابل تنظیم:1.25 الی 30 ولت
جریان قابل تنظیم:0 الی 3 آمپر
دمای کاری: -40 الی 85+ درجه سانتی گراد
وزن: 14.20 گرم

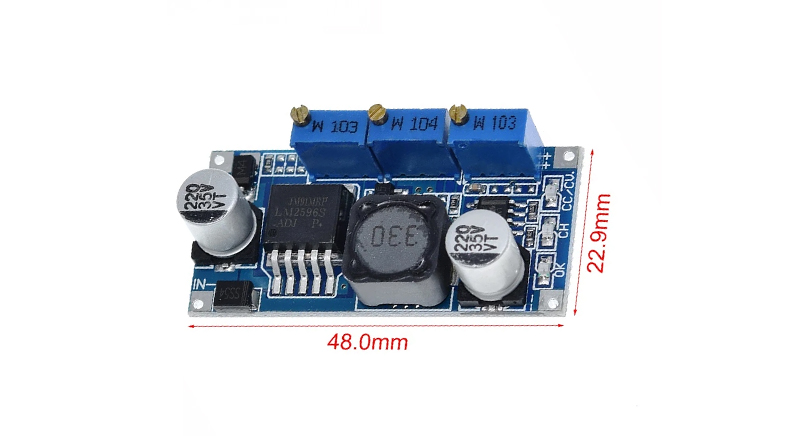

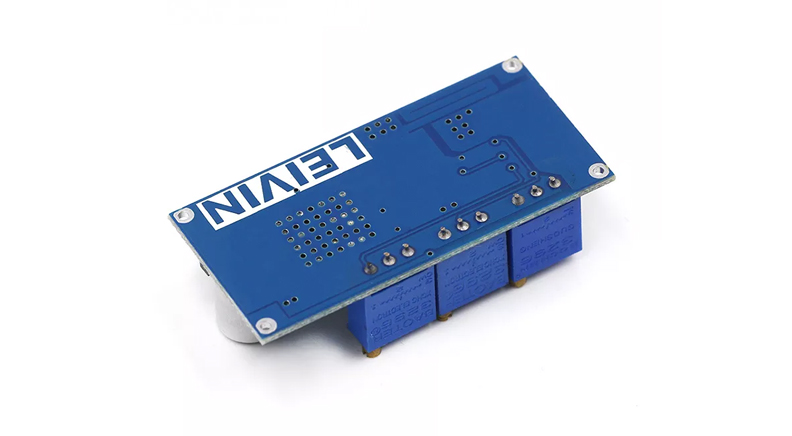

ابعاد:22.9 *10* 48 میلی متر
سرعت پاسخ گویی با دقت 5 درصد:200 میکرو ثانیه
فرکانس سوئیچینگ:150 کیلو هرتز
ریپل خروجی: ماکسیمم 50 الی 20 میلی ولت
جریان و ولتاژ ثابت
نحوه استفاده
ورودی متصل و خروجی به باتری متصل نباشد
از ولتاژ و جریان مورد نیاز برای شارژ مطمئن باشید

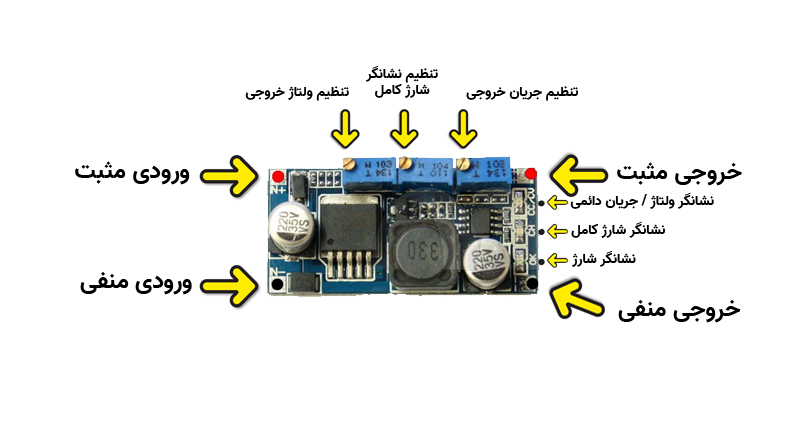

پتانسیومتر ولتـاژ ثابت را تنظیم کنید تا ولتاژ خروجی با ولتاژ شارژ ثابت باشد
نکته: حرکت پتانسیومتر در جهت عقربه های ساعت باعث افزایش و خلاف عقربه های ساعت کاهش
به کمک یک مولتی متر جریان را با پتانسیومتر تعبیه شده تنظیم کرده تا جریان خروجی به مقدار جریان مورد نظر شارژر برسد
با اتصال باتری به کاهنده شارژ را انجام دهید
LM2596 LED Driver DC-DC Step-down Adjustable CC/CV Power Supply Module Battery Charger Adjustable LM2596S Constant Current
The Features
The Fixed turn the lamp current to 0.1 times the value of the constant current (at the when 2 identify been the 'is full);
Increased input reverse polarity for protection, diode;
Using dedicated reference for IC, and high - precision from the resistor, so that the constant current is more stable, (20 degrees to 100 degrees, the constant current 1 a, when the temperature drift of less than 1%).
Particularly suitable for the LED driver
High - power LED constant current drive
Lithium 'charger (o ferroelectric)
4 v, 6 v, 12 v, 14 v, 24 v 'charger
Nickel cadmium, Nickel metal hydride 'pack charger
For * Solar panels and wind turbines
Specifications
the Module Properties: non - isolated constant current and voltage of the Module
Rectification: non - synchronous Rectification
Input voltage: 7 v - 35 v
the Output voltage: 1.25 V - 30 V
the Output current: adjustable maximum 3 a
Conversion efficiency: 92% (the highest)
Switching frequency, 150 KHZ
the Output ripple: 50 mv (Max) 20 m bandwidth
the Load Regulation: plus or minus 0.5%
Voltage Regulation: plus or minus 2.5%
Operating Temperature: - 40 ° to + 85 °
the use
Make sure of the voltage and current of the 'you need to charge
Adjust the constant voltage potentiometer to make the output voltage same to the charge voltage
Potentiometer Adjustment Direction: Clockwise (happens), counterclockwise (decrease)
Use the multimeter in 10 a current scale to measure the output short - circuit current, and adjust the current potentiometer to make sure the output current to the expected charging current value
The charge current of transfer lamp is The default 0.1 times of The charging current (constant current value)
Connected to the 'and try to charging (for previous five steps, the module input terminal is Connected to the power source, the output load is NOT Connected to batteries).
LED Constant Current Driver Use
Make sure operating current and Max operating Voltage of the LED you need to drive.
Adjust the constant voltage potentiometer to make sure the output voltage is up to the LED Max operating voltage.
Use the multimeter in 10 a current scale to measure the output short - circuit current, and adjust the current potentiometer. To make sure the output current to the expected LED operating current.
Join the LED test (For the above three steps, the module input terminal is connected to the power source, the output load is NOT connected to the LED).
The scope of application
Charging for lithium ion batteries: the when the lithium ion 'voltage is low. If use the constant voltage Charging directly. Due to pressure is too large, leading to the' damage. So from the beginning to use the constant current Charging. When Charging the to a certain, automatic switch back to the constant voltage Charging.
Charging curve as to: red is current, blue is voltage.
-
