شرح کالا

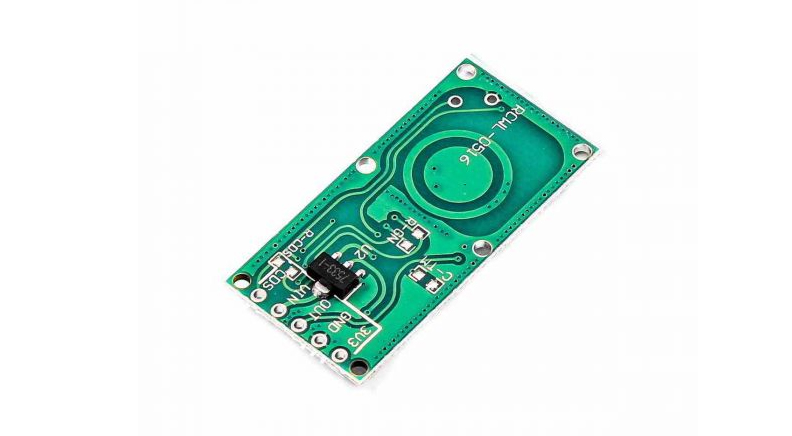

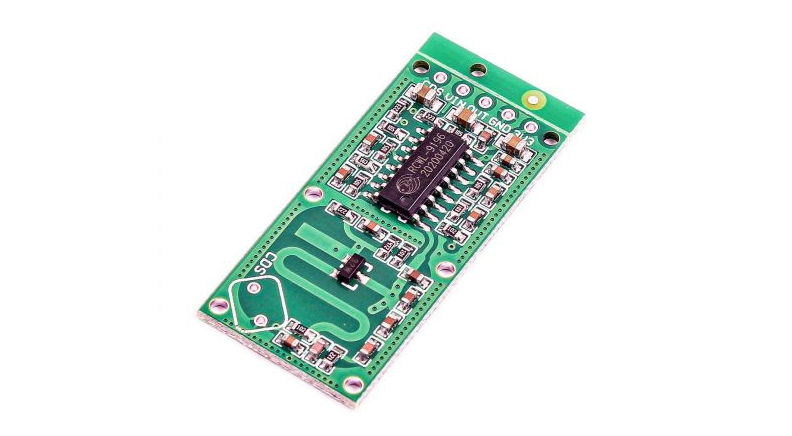

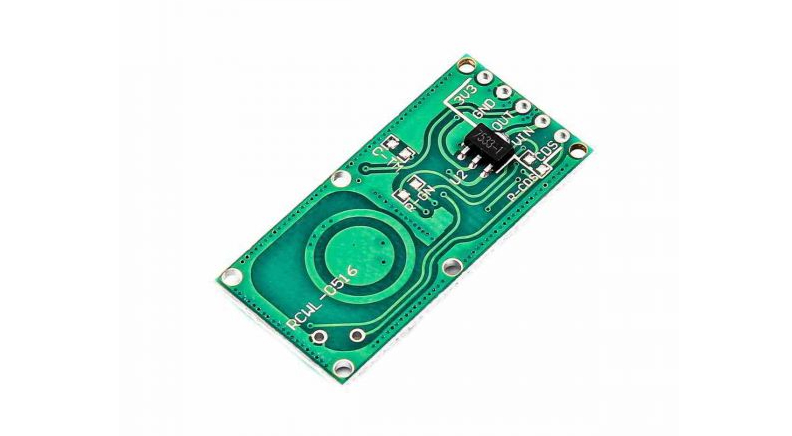

 این ماژول حسگر به عنوان جایگزینی برای سنسورهای متداول حرکت پی آی آر که به طور گسترده در دزدگیر و چراغ های امنیتی استفاده می شود، طراحی شده است. مانند سنسور پی آی آر ، این سنسور نیز فقط حرکات را در محدوده تشخیص خود تشخیص می دهد. اما این حسگر به جای تشخیص تابش جسم سیاه از یک فرد در حال حرکت، از تکنیک "رادار داپلر مایکروویو" برای تشخیص اجسام متحرک استفاده می کند. دامنه حساسیت آن ~7 متر است

هنگام تشخیص مانع ولتاژ پین خروجی سطح از 0 الی 3.3 ولت  برای مدت 2 الی 3 ثانیه و سپس به سطح صفر ولت باز خواهد گشت

مشخصات کالا

نام کالا: ماژول سنسور تشخیص حرکت مایکروویو

ولتاژ کاری: 4 الی 28 ولت

جریان کاری: 2.8 میلی آمپر (3 میلی آمپر ماکسیمم)

مسافت قابل تشخیص: 5 الی 9 متر

توان انتقالی: 20 میلی وات ( ماکسیمم 30 میلی وات)

دمای کاری: 20 - الی 80+ درجه سانتی گراد

ابعاد: 17.3 * 35.9 میلی متر

Description

This sensor module has been designed as an alternative to the common PIR motion sensors widely used in burglar alarms and security lights. Like the PIR sensor, this sensor also detects only movements within its detection range. But instead of sniffing the black body radiation from a moving person, this sensor uses a “microwave Doppler radar” technique to detect moving objects. It has a sensitivity range of ~7 meters. When triggered, its TTL-level output (OUT) pin will switch from LOW (0 V) to HIGH (3.3 V) for a finite time (2 to 3 s) before returning to its idle (LOW) state.

Features

Operating Voltage: 4-28V

Operating Current: 2.8mA (typical); 3mA (max)

Detection Distance: 5-9m

Transmitting Power: 20mW (typical); 30mW (max)

Output Voltage: 3.2-3.4V

Output Voltage Driving Capacity: 100mA

Trigger Way: repeat trigger

Output Control Low Level: 0V

Output Control High Level: 3.3V

Operating Temperature: -20~80 celsius

Storage Temperature: -40~100 celsius

Board Size: 35.9 X 17.3mm

-
