شرح کالا
خط کش پی سی بی دارای درجه بندی اندازه و زاویه پکیج های مختلف، اندازه پین ها و فاصله آن ها و... بر روی خود می باشد شما به راحتی می توانید انواع اندازه های مختلف آی سی ها و قطعات خود را بر روی خطکش گذاشته و اندازه پیکج و سایز آن را بفهمید
علاوه بر اندازه‌گیری عملکردهای اصلی اندازه‌های میلی‌متری و اینچی، اطلاعات مربوط به طراحی پی سی به مانند گیج‌های زاویه، دستگاه‌ها، جداول فاصله پین آی‌سی، مقاومت و بسته تراشه‌های خازن، مته مرجع قطر رایج، عرض خط را نیز اندازه گیری می کند
مشخصات
اصلاعات شامل پیکج ها، سایز ها به صورت پشت و روی خط کش در ادامه آورده شده است
Description
This versatile PCB ruler, it also integrates relevant information for PCB design such as angle gauges, devices, IC pin spacing tables, and more.
Electronic enthusiasts in the design process in urgent need of a measurement tool can be set all the necessary functions.
In addition to measuring the basic functions of millimeter and inch sizes, it also integrates relevant information for PCB design such as angle gauges, devices, IC pin spacing tables, Resistor and capacitor chip package, the commonly used diameter reference drill, line width size reference
We printed this information on FR-4 gold-plated PCBs.
R-4 gold-plated PCB, high-end atmosphere, high hardness, wear resistance

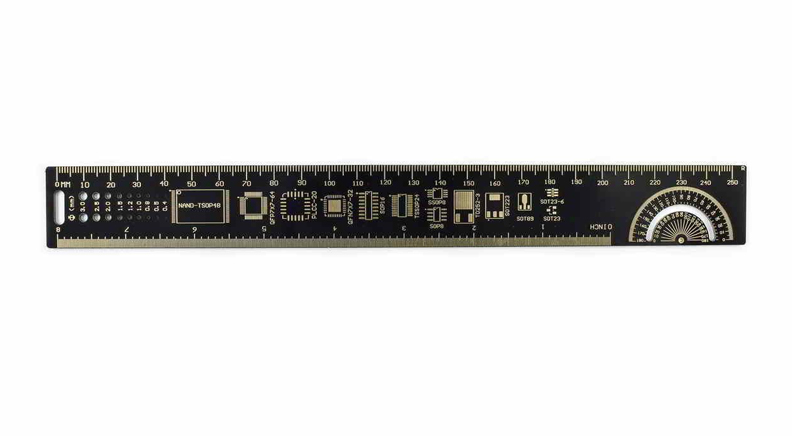

Front Specifications
The measurement length: 25cm
Measuring length: 10 inches
Commonly used IC package: 1.NAND_FLASH_TSOP48 2.QFP7X7-64 3.PLCC-20 4.SOP16 5.TSSOP24 6.SSOP8 7.SOP8
Commonly used CHIP component: 1.TO252-3 2.SOT223 3.SOT89-3 4.SOT23-6 5.SOT23-3 6.SOD123 7.SOD323 8.1210 9.3528 10.1206 11.0805 12. 0603 13. 0402 14.TO92
Common bore diameter reference dimensions (unit: mm): 3.0 2.5 2.0 1.5 1.0 0.8 0.5 0.4
Slot for hanging straightedge
Rear Specifications
Commonly used line width reference (unit: mm)

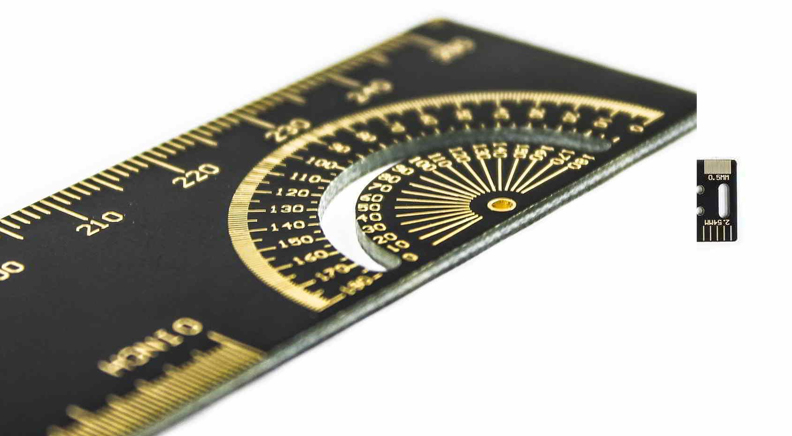

Angle measurement: 180 degrees
Device, IC pin spacing table: 0.5mm, 0.65mm, 0.8mm, 1.0mm, 1.25mm, 2.54mm;
Common bore diameter reference dimensions (unit: mm): 3.0 2.5 2.0 1.5 1.0 0.8 0.5 0.4
.
دیتاشیت برای کالا وجود ندارد
ویدیوی برای این کالا وجود ندارد
